影像测量仪成高良率制造的“第一道防线”

在新能源电池车间，极片涂层的留白宽度差1微米，可能影响整芯能量密度；在半导体封测端，QFN引脚共面度偏移3微米，回流焊就会虚焊。微米级偏差，正在从“工艺问题”变成“商业风险”。

影像测量仪因此从实验室走向产线前端。

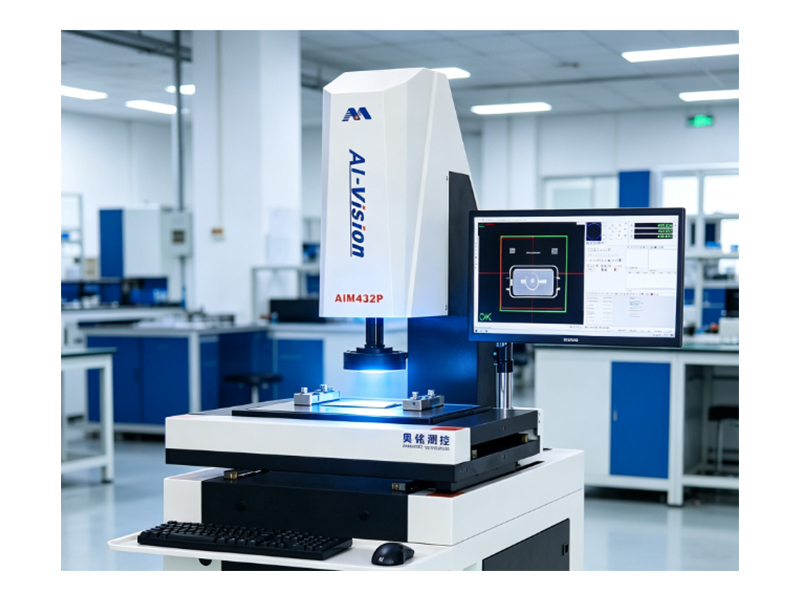

在锂电池结构件检测中，全自动影像仪用光学测二维、共聚焦白光测平面度、线激光扫点云，一台设备替代过去三道工序，极片毛刺、涂层偏移、铝壳平面度一键全检，节拍匹配每分钟百件级产线。

半导体封装场景更苛刻。芯片引脚间距进入20μm级别，人工卡尺彻底失效。全自动影像仪通过CAD图纸导入、自动编程、AI寻边，批量测引脚间距、球栅高度、基板翘曲，数据实时回传MES，实现单件到整批的质量闭环。

3C电子端，手机中框R角、摄像头模组支架、连接器针脚位置度，靠一键闪测仪几秒内完成全尺寸判定；医疗器械端，导管壁厚、针头锥度、植入件尺寸，在非接触测量下既不伤件又能溯源。

“现在不是‘检不检’的问题，是‘能不能全检、能不能追溯、能不能不占人’。”华南一家源头厂家现场工程师表示。他们近期交付的新能源客户方案中，把上下料机械臂、影像仪、分拣机构做成无人化工作站，夜班无需值守。

随着新能源汽车、储能、AI服务器、先进封装持续扩产，精密检测设备正从“质检部门采购项”变成“工艺链标配”。影像测量仪的价值，也不再是参数表上的微米数，而是帮客户把不良率挡在出厂前。
