VMS手动影像测量仪

VMS手动影像测量仪

 详情说明
仪器特点
※ 整机底座、立柱、X/Y测量平台均采用天然大理石制作,永不变形,精度高,稳定性强;
※全新流线型的造型设计,外观整洁、直观、大方;
※采用无牙螺杆摩擦传动技术,运行平稳,噪音低,速度快;
※底光和表面光采用可调试LED冷光源,可实现对各种复杂表面工件进行精确量测,避免了一般热光源带来的热胀冷缩的弊病,避免工件二次变形;
※采用美国TEO 700TV工业高清晰彩色CCD;
※采用高清定格卡位连续变倍镜头,变倍率无需校正,光学放大0.7-4.5倍,影像放大30X--200X;
※ Z轴采用平行导轨结构加配重设计,运行平稳,不会自动下垂影响对焦,提高了Z轴的定位精度及稳定性;
※全球独创的Z轴“零段差技术”,保证了不同焦距的平面精度不受影响;
※测量软件:采用本公司自行研发的功能强大的3D测量软件,可以方便快捷的对各种工件进行精确量测,为用户提供了完善的测量解决方案;
※半自动编程测量功能,极高地提升了测量效率;








软件特点

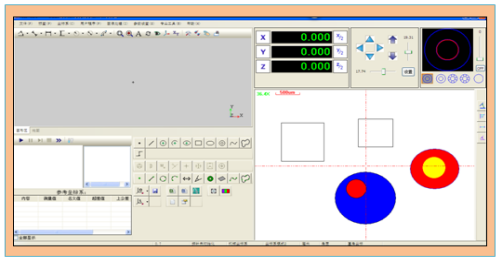

一、完美支持Win7操作系统

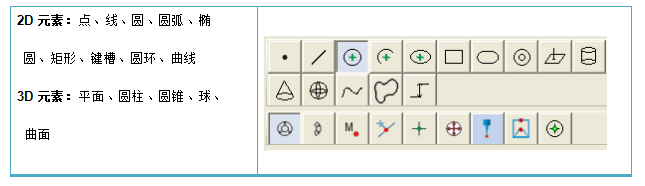

二、最完整的几何测量功能
2D元素:点、线、圆、圆弧、椭
圆、矩形、键槽、圆环、曲线
3D元素:平面、圆柱、圆锥、球、
曲面

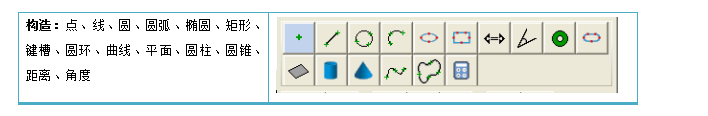

三、强大的构造功能
构造:点、线、圆、圆弧、椭圆、矩形、键槽、圆环、曲线、平面、圆柱、圆锥、距离、角度


四、强大的毛边、弱边抓取功能

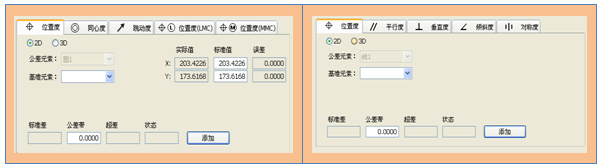

五、完整的公差评价体系

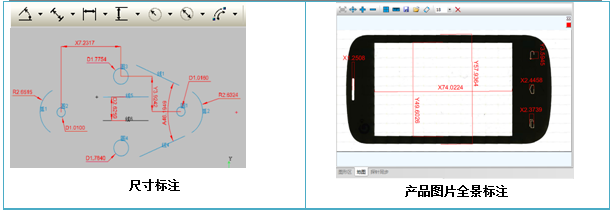

六、尺寸标注、产品图片全景标注

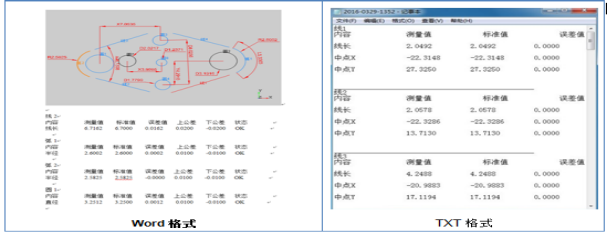

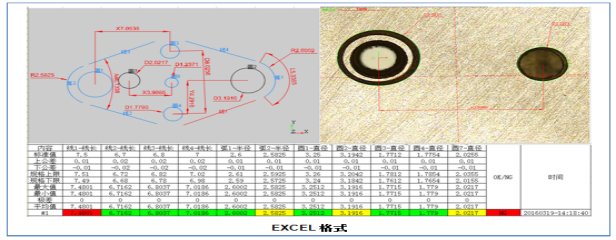

七、简单实用的报表功能
可输出WORD、EXCEL、TXT、DXF等多种多样的报告

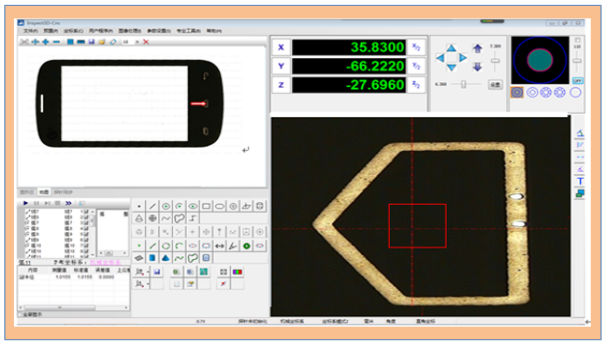

八、工件全景图形扫描,GPS导航,快速找到需测量的位置

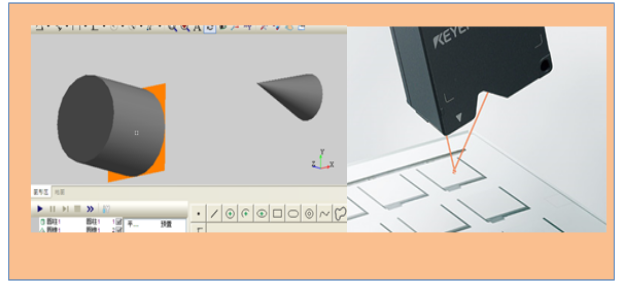

九、完美的3D测量支持,可同时支持接触式测头和激光器
图形以3维显示和操作,更为直观;
支持影像取点测量3D元素;
元素数据以三维显示;

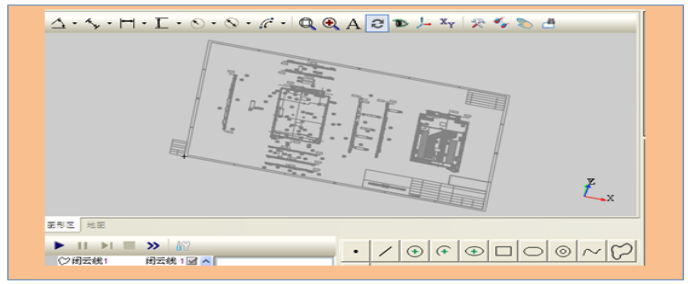

十、强大的CAD导入和导出功能
可同时导入10万个元素;
简化了DXF导入编程的过程;
可以修改CAD默认设置;
可导出IGES档案
支持Gerber文件导入测量,减轻PCB板测量的编程工作量
可导入曲线进行测量

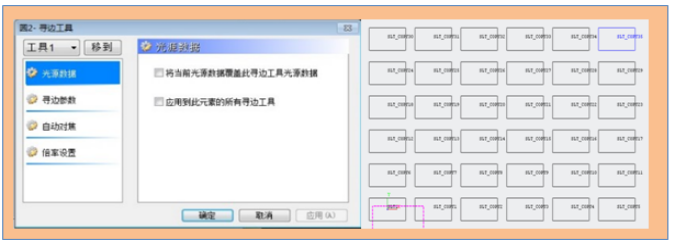

十一、实用强大的编程功能
1、支持一机编程多机使用;
2、支持元素重新测量,与其相关联的构造、几何运算、公差判定会自动更新,简单省时高效;
3、可对程序的灯光、倍率、高度等进行快速修改;
4、程序阵列、平移、旋转:对有规律的元素测量,只需测量一个,其余的可通过阵列、平移、旋转来完成,省时高效;
5、同在一个屏幕下的元素,机器无需运动,一次性自动测完;
6、可自动判断产品的NG/OK,并用颜色标识测量超差的位置;


十二、逆向工程
强大的扫描功能结合CAD支持功能,使得逆向更为现实,仅需给出一个起点和一个终点,即可自动进行轮廓扫描;
